Для чего нужен разъем ISCP на плате Ардуино UNO Arduino NANO
- Информация о материале
- Обновлено: 07.04.2023, 17:42
- Опубликовано: 07.04.2023, 17:38
- Автор: DeniS

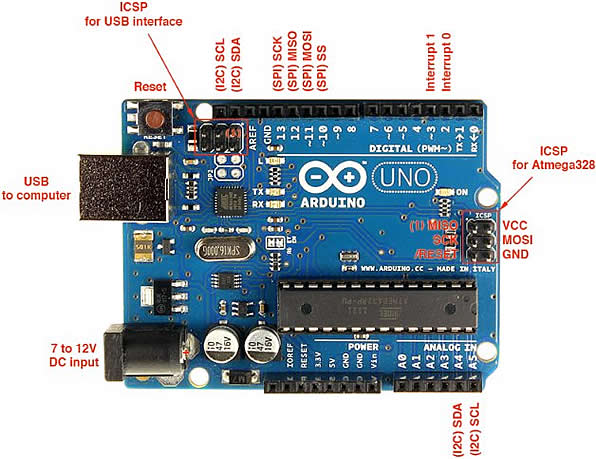

Разъем ICSP - это повторение пинов 5V, GND, RESET, MISO, MOSI, SCK
На схеме платы эти выводы попарно соединены попарно между собой: 11-MOSI, 12-MISO, 13-SCK.
Данные пины используются для передачи данных через интерфейс SPI (Serial Peripheral Interface).
SPI (англ. Serial Peripheral Interface, SPI bus — последовательный периферийный интерфейс, шина SPI) — последовательный синхронный стандарт передачи данных в режиме полного дуплекса, предназначенный для обеспечения простого и недорогого высокоскоростного сопряжения микроконтроллеров и периферии. SPI также иногда называют четырёхпроводным (англ. four-wire) интерфейсом.

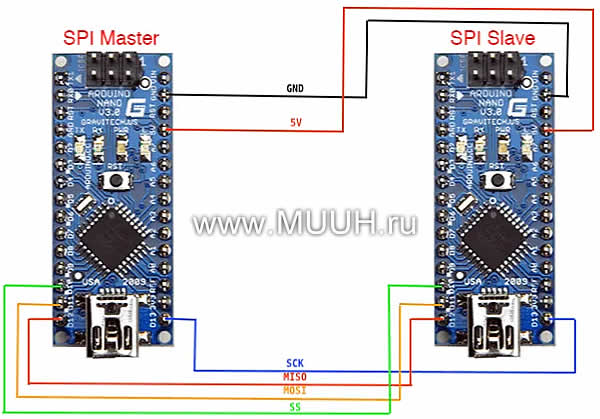

Подключение двух Arduino по ISP
