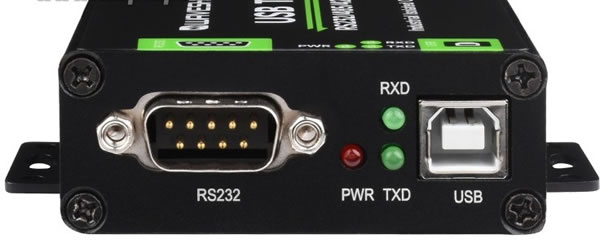

USB TO RS232/485/422/TTL Изолированный преобразователь чип FT232
Описание USB TO RS232/485/422/TTL
USB TO RS232/485/422/TTL, изолированный преобразователь промышленного класса, на базе оригинального FT232RNL, имеет встроенные схемы защиты, включая изоляцию питания, магнитную изоляцию ADI и TVS, а также корпус из алюминиевого сплава. Преобразователь прост в эксплуатации и обеспечивает автоматическое преобразование передачи и приема с нулевыми задержками. Кроме того, он обладает различными преимуществами, такими как высокая скорость связи, стабильность, надежность и безопасность, и может применяться к различным устройствам промышленного управления или приложениям с высокими требованиями к связи.
USB TO RS232/485/422/TTL datasheet скачать >>>
Особенности:
- Оригинальный чип FT232RNL, быстрая связь, стабильная и надежная, лучшая совместимость;
- Поддерживает преобразование нескольких интерфейсов связи: USB в RS232, USB в RS485, USB в RS422, USB в TTL;
- Встроенная цельная изоляция источника питания обеспечивает стабильное изолированное напряжение и не требует дополнительного источника питания для изолированной клеммы;
- Встроенная цельная цифровая изоляция обеспечивает изоляцию сигналов, высокую надежность, надежную защиту от помех и низкое энергопотребление;
- Встроенный TVS (подавитель переходных напряжений) эффективно подавляет скачки напряжения и скачки переходного напряжения в цепи, обеспечивает молниезащиту и защиту от электростатического разряда;
- Встроенный предохранитель с самовосстановлением и защитные диоды обеспечивают стабильные выходы тока/напряжения, обеспечивают защиту от перегрузки по току/перенапряжению и улучшают ударопрочность;
- Полностью автоматическая схема приемопередатчика без задержки обеспечивает быструю и стабильную связь порта USB с различными интерфейсами, не мешая друг другу;
- Встроенный последовательный преобразователь напряжения TTL 3,3 В/5 В, уровень TTL можно настроить с помощью переключателя;
- 3 светодиода для индикации питания и состояния трансивера;
- Высококачественные разъемы USB-B и RS232, легко подключаемые и извлекаемые;
- Металлический корпус промышленного класса, поддерживает установку на стене и на рейке, прочный и красивый, простой в установке.
Характеристики:
- ТИП ПРОДУКТА: Цифровой изолированный преобразователь промышленного класса
- Температура: -15℃ ~ 70℃
- Влажность: 5 % относительной влажности ~ 95 % относительной влажности
- ОПЕРАЦИОННАЯ СИСТЕМА: Mac, Linux, Android, Windows 11/10/8.1/8/7
Интерфейс USB:
- Рабочее напряжение: 5В
- Разъем: USB-B
- Защита: Самовосстанавливающийся предохранитель 200 мА, изолированный выход
Интерфейс RS232:
- Разъем: DB9 male
- Защита: TVS-диод, защита от перенапряжения и защита от электростатического разряда
- Режим передачи: Точка-точка
- Скорость передачи данных: 300 бит/с ~ 921600 бит/с
Интерфейс RS485/RS422:
- Разъем: Винтовые клеммы
- Управление направлением: Аппаратное автоматическое управление
- Защита: Молниезащита и подавление перенапряжений мощностью 600 Вт, защита от электростатического разряда 15 кВ (зарезервировано два балансировочных резистора 120 Ом, включение/отключение с помощью перемычки)
- Режим передачи: «точка-множество точек» (режим 485: до 32 узлов, рекомендуется использовать повторители для 16 узлов и более; режим 422: до 256 узлов, рекомендуется использовать повторители для 16 узлов и более)
- Скорость передачи данных: 300 бит/с ~ 2 Мбит/с
Интерфейс TTL (UART):
- Рабочее напряжение: 3,3 В/5 В
- Разъем: Винтовые клеммы
- Контакты: TXD, RXD, GND, 5 В/3,3 В
- Защита: защитный диод, защита от перенапряжения/отрицательного напряжения
- Режим передачи: Точка-точка
- Скорость передачи данных: 300 бит/с ~ 2 Мбит/с
Индикаторы:
- PWR: Красный индикатор питания, загорается при наличии USB-соединения и обнаружении напряжения.
- TXD: Индикатор TX загорается, когда порт USB отправляет данные
- RXD: Индикатор RX загорается, когда порты устройства отправляют данные обратно
