Осциллограф радиолюбителя Н313 Инструкция 5. Устройство осциллографа Н313 п. 5.5 Описание органов управления и разъемов

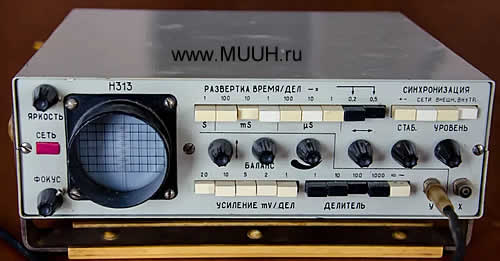

5.5. Органы управления, расположенные на лицевой панели, предназначены:
"СЕТЬ" - для включения и выключения прибора из сети;
"ЯРКОСТЬ" - для установки необходимой яркости луча ЭЛТ;
"ФОКУС" - для фокусировки луча ЭЛТ;
"БАЛАНС" - для балансировки усилителя вертикального отклонения по постоянному току;
- для управления лучом по вертикали;
- дли плавной регулировки чувствительности усилителя вертикального отклонения;
кнопки "1, 10, 100, 1000", объединенные надписью "ДЕЛИТЕЛЬ" - переключение входного аттенюатора для ослабления входного сигнала;
кнопки "20,10,5,2,1" - объединенные надписью "УСИЛЕНИЕ mV /ДЕЛ"- для переключения чувствительности усилителя вертикального отклонения;
кнопка " ∼ ∼" для выбора. открытого или закрытого входа (нажатая кнопка соответствует закрытому входу).
гнездо " Y " - для подключения исследуемого сигнала;
"
" - для смещения луча по горизонтали.
" стаб " -- для выбора режима синхронизации;
"УРОВЕНЬ" - для регулирования величины сигнала синхронизации кнопки "1S, 100, 10, 1mS, 100, 10, 1μS", объединенные надписью "РАЗВЕРТКА ВРЕМЯ/ДЕЛ" - для выбора основных пределов длительности развертки;
кнопки "0,2"; "0,5", объединенные знаком
- множители основных пределов длительности развертки;
кнопка "+-" - для выбора полярности сигнала синхронизации развертки;
кнопки "СЕТИ", "ВНЕШН", "ВНУТР", объединенные надписью "синхронизация", - ДЛЯ ВЫБОРА ПОЛЯРНОСТИ СИГНАЛА СИНХРОНИЗАЦИИ ОТ СЕТИ, ВНУТРЕННЕЙ ИЛИ ВНЕШНЕЙ";
гнездо "Х" - для подачи сигнала внешней синхронизации. Гнездо XI, расположенное на задней панели, предназначено для подключения коммутатора П323 и генератора Л30,
