Ультразвуковая мойка UD100SH-2LQ 100Вт ремонт
- Информация о материале
- Обновлено: 20.01.2024, 17:01
- Опубликовано: 09.10.2023, 09:36
- Автор: DeniS

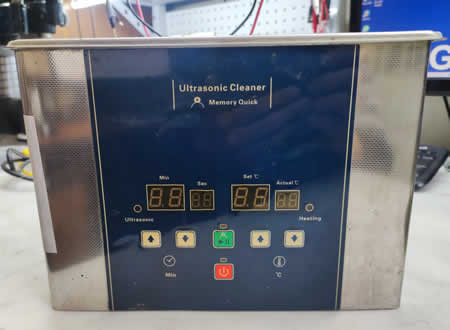

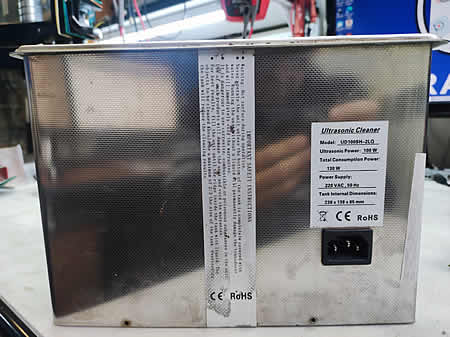

Ультразвуковая мойка UD100SH-2LQ
Технические характеристики:ультразвуковой мойки UD100SH-2LQ
- Рабочая частота - 40 кГц
- Объем - 2 л
- Таймер цифровой - 0 - 30 мин
- Термостат цифровой - 0 - 70°С
- Мощность генератора - 100 Вт
- Мощность нагревателя - 100 Вт
- Габариты емкости (ДхШхВ) - 238х138х65 мм
- Напряжение питания - 220 В
- Вес - 3,90 кг
Комплектация:
- Ультразвуковая ванна
- Корзина из нержавеющей стали
- Крышка из нержавеющей стали
- Паспорт
Ультразвуковая мойка UD100SH-2LQ Плата 6B4802-1
Список электронных деталей Плата 6B4802-1
|
Обозначение |
Тип |
Номинал |
Количество |
|
VQ1, VQ2 |
Биполярный транзистор |
FJP13007 NPN транзистор (J13007-2 NPN транзистор) |
2 |
|
Q1, Q2 |
Симистор |
BTA-312 800B |
2 |
|
D1, D1 |
Выпрямительный диод |
1N5399 |
2 |
|
D2, D3 |
Выпрямительный диод |
FR107 |
2 |
|
R1 |
Резистор |
820 кОм |
1 |
|
R2 |
Термистор |
5D-11 |
1 |
|
С3 ? |
Варистор |
10D621K |
1 |
|
R4 |
Резистор |
3 Ом 2 Вт |
2 |
|
R5, R6 |
Резистор |
47 кОм |
2 |
|
R7...R9, R19 |
Резистор |
4.7 кОм |
4 |
|
R10, R11 |
Резистор |
10 МОм |
2 |
|
R12, R13 |
Резистор |
470 Ом |
2 |
|
R14, R15 |
Резистор |
0.22 Ом 2 Вт |
2 |
|
R16, R17 |
Резистор |
100 кОм |
2 |
|
R18 |
Резистор |
10 Ом |
1 |
|
C1, C2, C7, C8 |
Конденсатор |
470 пФ тип Y |
4 |
|
C4, C5, C6 |
Конденсатор |
0.1 мкФ. 280 В тип X |
3 |
|
C9, C14, C15 |
Конденсатор |
0.22 мкФ. 280 В тип X |
3 |
|
C10, C11 |
Конденсатор |
10 нФ. 630 В плёночный |
2 |
|
C12, C13 |
Конденсатор |
100 нФ. 400 В плёночный |
2 |
|
C16 |
Конденсатор |
3900 пФ. 2 кВ плёночный |
1 |

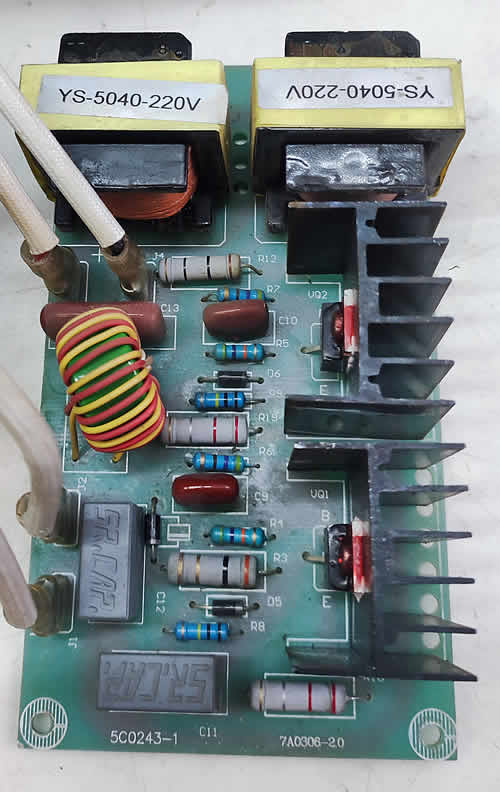

Ультразвуковая мойка UD100SH-2LQ Плата 5С0243-1 7A0306-2.0
