4G LTE роутер WiFi CPE CPF903-OY KuWFi, Tianjie Online IZBA с внешней антенной краткая Инструкция Как подключить

Стандарты связи: 3G, 4G (LTE), 2G
Макс. расстояние до вышки, км: 12
Wi-Fi: 2.4 ГГц IEEE 802.11b/g/n, до 150 Мбит/сек
Количество антенн:
   1 внешняя направленная
   2 х 3 dBi, несъемные

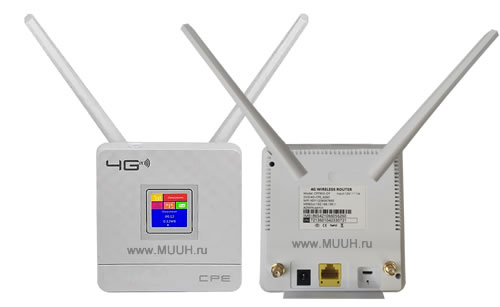

4G LTE роутер WiFi CPE CPF903 выпускается под разными брендами: KuWFi, Tianjie, Online IZBA

4G LTE роутер WiFi CPE CPF903-OY с внешней антенной Инструкция Как подключить

Краткая инструкция 4G LTE роутер WiFi CPE CPF903-OY

Разъемы и интерфейсы

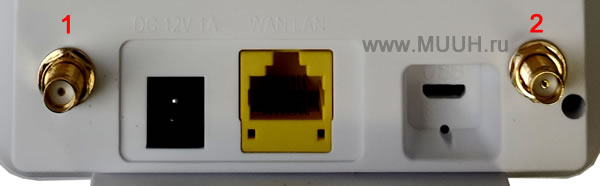

На задней панели устройства находятся разъем питания 12V (1А), Мiсго USB, порт Etheгnet LAN и SМА-разъемы для подключения внешней ЗG 4G антенны.

Разъем для SIM карты формата MicгoSIM (средний размер) находится снизу устройства.

Внимание! Не вставляйте карту размера NaпoSIM- это может повредить SIM приемник! .

Краткая инструкция 4G LTE роутер WiFi CPE CPF903-OY


Подключение внешней антенны

При использовании антенны с одним выходом nодключите ее к гнезду 1
При использовании MIMO подключите центральный разъем антенны к гнезду 1, второй разъем к гнезду 2

Подключение WiFi

Подключение к интернет должно произойти автоматически спустя некоторое время после включения роутера. На дисплее отобразятся параметры сети оператора и уровень сигнала.
Устройства WiFi подключаются к интернетучерез беспроводную точку доступа.

Параметры доступа указаны на задней стороне раутера -

SSID- это название WiFi сети
КЕУ- это пароль от WiFi.

WEB интерфейс

В любом браузере зайдите по адресу 192.168.199.1- имя пользователя- admin, параль - admin Пароль на WiFi — 1234567890


В верхней части параметры сети - это поможет точнее настроить внешнюю антенну на базовую станцию оператора:

Во вкладке настройки можно сделать фиксацию TTL, выбрать частоты и режим работы сети, изменить параль доступа Wi-Fi и другое.

Настроить точку доступа APN необходимо, если не nроизошло автоматическое подключение к сети оnератора.Параметры настройки уточните у оnератора связи.

Характеристики: 4G LTE роутер WiFi CPE CPF903-OY и внешняя антенна MIMO 15 дБ

Стандарты связи: 3G, 4G (LTE), 2G
Коэффициент усиления антенны, dBi: 15
Макс. расстояние до вышки, км: 12
Частоты Wi-Fi: 2.4 ГГц IEEE 802.11b/g/n, до 150 Мбит/сек
Вид модема: 3G, 4G (LTE), Маршрутизатор
   4G LTE: FDD Bands B1/B3/B5/B7/B8/B20 — 800/850/900/1800/2100/2600 МГц
   3G WCDMA: B1/B3 — 2100 МГц
   2G GSM: B3/B8 — 900/1800 МГц
Чипсет MT6735WM + MT6625L
Работа от сети 3G/4G
Количество антенн:
   1 внешняя направленная
   2 х 3 dBi, несъемные

Интерфейсы и разъемы
Количество LAN портов: 1
Интерфейсы: Ethernet, Слот для SIM-карты
Категория LTE: Cat.4
Число SIM-карт: 1
Питание: От сети 220,  DC 12В 1А или microUSB 5В 1А или через USB
Функции: PPPoE, динамический/статический IP, DHCP, Проброс портов, Виртуальный Сервер, DMZ, UPnP, Брандмауэр (межсетевой экран), фильтрация и привязка IP и MAC адресов, и др
Температура использования, градус: 0-40
