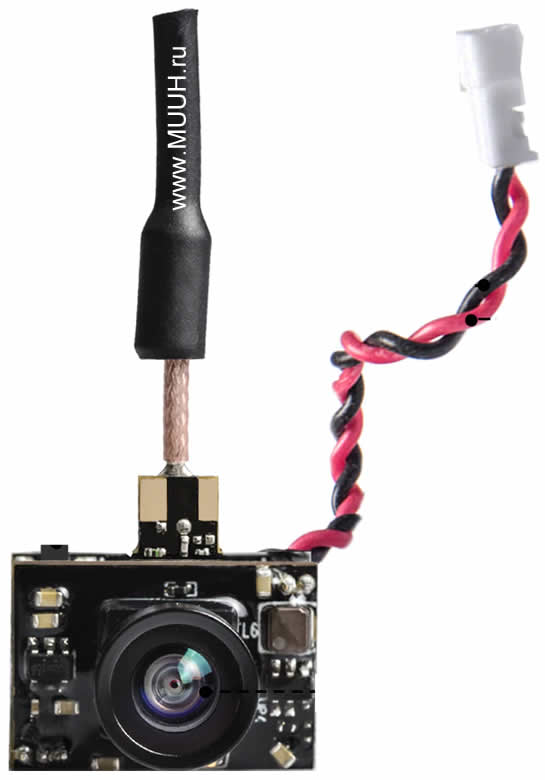

Камера FPV AKK BA3/BA1 5,8G 40CH VTX 600TVL
Инструкция по подключению и настройке

Спецификация и характеристики камеры FPV AKK BA3/BA1 5,8G 40CH VTX 600TVL

• Выходная мощность: 0/25 мВт/50 мВт/200 мВт регулируется (Установите выходную мощность на 0, чтобы избежать частотных помех)
• Напряжение питания: 3,2В импульсно до 5,5 В
• Потребляемый ток:
     250 мА-510 мА (25 мВт)
     270 мА-640 мА (50 мВт)
     330 мА-740 мА (200 мВт)
• Разрешение камеры: 600 TVL
• Видеосистема: NTSC
• Мин освещение: 1 люкс
• Поле зрения: 120° FOV 150° DFOV
• Антенна: антенна Clover или антенна IPEX
• Частота: 5,8 ГГц, 5 полос, 40 каналов с Raceband: 5658-5917 МГц
• Размер: 19,5 * 14 мм (Д * Ш)
• Вес: 5 г

Инструкция по эксплуатации:

1. Включить vtx, синий светодиод отображает 0, указывая на то, что vtx включен, но он находится в спящем состоянии без передачи.

2. Коротко нажмите кнопку, чтобы изменить канал (CH), цифровой дисплей будет отображать номер канала. Цифровой дисплей циклически изменяется от 1 до 8.

3. Нажать и удерживать кнопку в течение 2 секунд, пока цифровой не начнет мигать. Затем коротко нажмите кнопку, чтобы изменить диапазон частот (FR), цифровой дисплей будет отображать изменения. Изменения цифрового дисплея циклические A, b, E, F,  r.

4. Нажать и удерживать кнопку в течение 5 секунд, пока цифровой дисплей не начнет мигать. Затем коротко нажмите кнопку, чтобы изменить мощность, 25 мВт/50 мВт/200 мВт .
   1 дефис означает 25 мВт,
   2 дефиса обозначают 50 мВт,
   3 дефиса обозначают 200 мВт

5. Через 5 секунд после установки CH, FR  питание будет мигать попеременно.

Примечание: vtx имеет память для настроек. Чтобы изменить настройки, пожалуйста, повторите шаги, описанные выше.

Камера FPV AKK BA3/BA1 частота и каналы МГц
