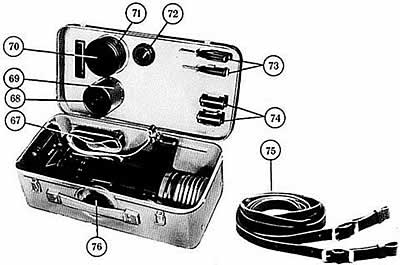

67 – плечевой ремень фоторужья;

68 – колпачок;

69 – сменный объектив (под колпачком);

70 – крышка передняя;

71 – светофильтры;

72 – крышка занняя;

73 – отвёртки;

74 – кассеты;

75 – плечевые ремни футляра;

76 – зажимной винт.

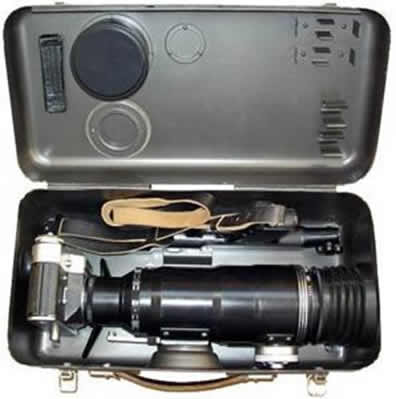

Комплект фоторужья укладывается в штампованный алюминиевый футляр для сохранности фоторужья в любых походных условиях.

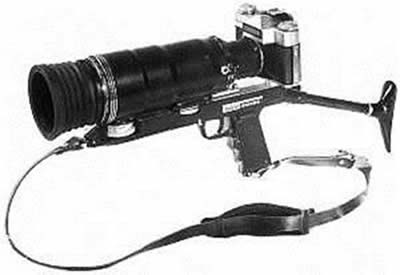

Объектив «Таир-3-ФС» вместе с камерой «Зенит-ЕС» закрепляется на кронштейне зажимным винтом. Ложа также зажимается на кронштейне штативным винтом. Плечевой упор крепится на дне футляра пружинящими скобами.

На крышке футляра расположены: объектив «Гелиос-44-2», защищенный герметическим колпачком; комплект из пяти светофильтров; две кассеты; две отвертки; две крышки (передняя и задняя).

Футляр имеет замки с защелками, предохраняющими от случайного открывания, ручку для переноски и плечевые ремни, пристегиваемые к скобам для длительной переноски комплекта в походных  условиях  на плече или спине (в виде ранца). Передвижные пряжки на ремнях позволяют изменять длину их по надобности.

Резиновая бленда, входящая в комплект, навинчивается своим резьбовым кольцом, аналогично светофильтрам, на объектив «Таир-3-ФС». Помимо своего основного назначения, защиты от вредных боковых засветок, бленда предохраняет объектив и светофильтр от случайных повреждений при работе в сложных условиях.







6.2.1. Светофильтры

В комплект фоторужья входят пять светофильтров:

Светофильтр Ж-2ˣ желтый – широко применяется при всевозможных пейзажных сьемках для правильной передачи соотношений визуальных яркостей синих, зеленых и желтых объектов; выделяет облака и усиливает контраст теней и удаленных объектов, устраняет влияние атмосферной дымки.

Светофильтр УФ-1ˣ бесцветный – применяется для ослабления влияния ультрафиолетовых лучей (например, в высокогорных условиях) при черно-белой и в особенности при цветной фотосъемках.

Светофильтр Ж-1,4ˣ светло-желтый – улучшает передачу соотношений визуальных яркостей синих, зеленых и желтых объектов при портретных съемках в условиях естественного освещения, пейзажных сьемках с крупными облаками на синем небе и любых пейзажных сьемках с короткими выдержками в вечернее время.



Светофильтр О-2,8ˣ оранжевый – применяется при сьемках дали для уничтожения влияния атмосферной дымки, дает очень контрастное изображение. При обычных сьемках небо воспроизводится очень черным, облака получаются рельефными.



Светофильтр ЖЗ-2ˣ желто-зеленый – особо пригоден для правильной передачи соотношений визуальных яркостей окрашенных объектов, в особенности красных и зеленых тонов, на панхроматических материалах. Применяется при съемке портретов как при дневном, так и при искусственном свете, художественной и технической сьемках картин, цветных рисунков.





6.2.2. Кассеты

В комплекте имеются три кассеты для фотопленки: одна находится в камере, а две – в крышке футляра.

6.2.3. Отвертки

Для несложных юстировок, которые могут иногда потребоваться в условиях  фотоохоты, в комплекте имеются две отвертки (4 мм и 1,7 мм), закрепленные на крышке футляра.







С фоторужьем следует обращаться бережно, содержать его в чистоте, оберегать от резких толчков, ударов, сырости и резких колебаний температуры.

Хранить аппарат следует в закрытом футляре. При этом диафрагму объектива «Таир-3-ФС» надо установить на «22», а рукоятку диафрагмы, затвор и автоспуск перевести в спущенное положение.

Не вывертывайте без надобности объектив из камеры, чтобы не допускать попадания пыли и грязи на поверхности оптических деталей.





Протирать оптические просветленные поверхности можно только снаружи  чистой  мягкой  материей или ватой, слегка смоченными спиртом-ректификатом, эфиром (петролейным или серным) или, в крайнем случае, тройным одеколоном.

Так  как  фоторужье является  сложным оптико-механическим прибором,  то  ремонт и соответствующие регулировки может выполнить только высококвалифицированный специалист.
