Установите переключатель TIME/DIV в положение X-Y, осциллограф при этом будет работать в режиме X-Y.

Входы прибора в этом режиме предназначены для:



сигнала оси Y (сигнал вертикальной оси): CH2.



Замечание: при исследовании высокочастотных сигналов в режиме X-Y, обратите внимание на различие полос пропускания и фазы для оси X и оси Y.

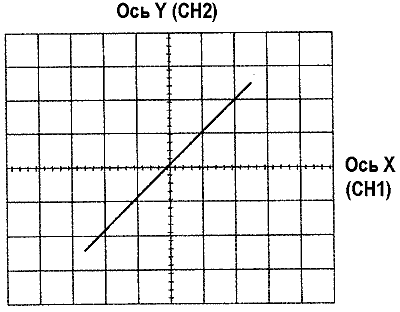

Рисунок 4-8



Режим X-Y позволяет осциллографу выполнять множество измерений, не возможных при обычной развертке. Изображение на экране электронно-лучевой трубки становится электронным графом двух мгновенных напряжений. Изображение позволяет непосредственно сравнивать эти два напряжения. Кроме того, режим X-Y позволяет отображать почти любые динамические параметры при использовании преобразователей этих параметров (частота, температура, скорость и т.д.) в напряжение. Одно из типичных применений - измерение амплитудно-частотной характеристики, когда ось Y отображает амплитуду сигнала, а ось X - частоту.

Установите переключатель TIME/DIV в положение X-Y (крайнее положение против часовой стрелки). В этом режиме канал 1 становится входом для оси X, а канал 2 - входом для оси Y.

1.  Смещение по осям теперь изменяется при помощи регуляторов ◄► POSITION для оси X и CH2 ▲▼POSITION для оси Y.

2.  Регулировка коэффициента отклонения по вертикали (ось Y) осуществляется переключателем CH2 VOLTS/DIV и

регулятором VAR.

3.  Регулировка коэффициента отклонения по вертикали (ось X) осуществляется переключателем CH1 VOLTS/DIV и регулятором VAR.
