Наименование

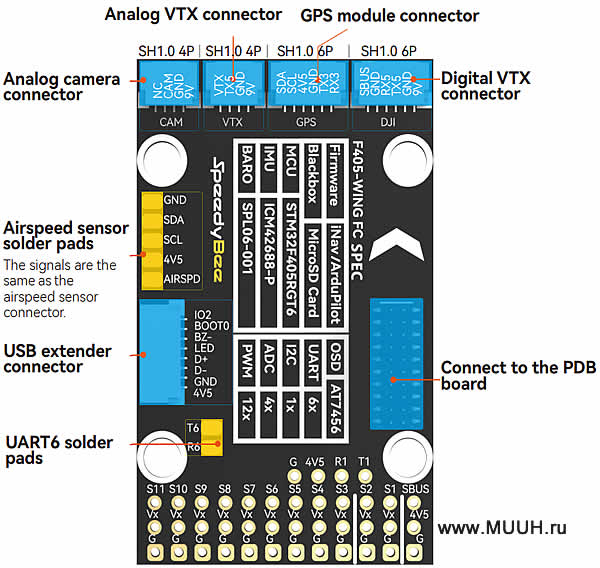

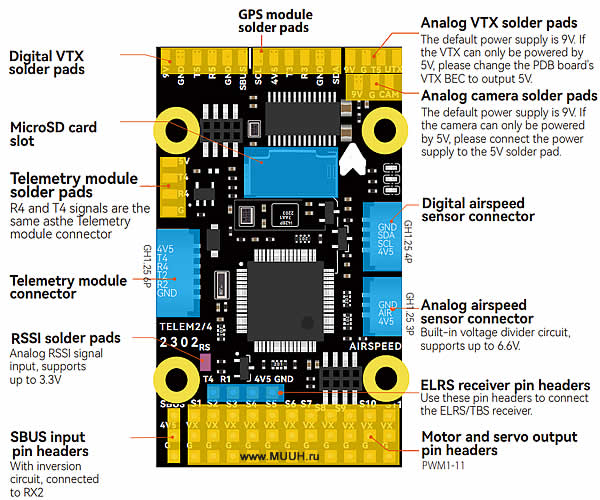

Плата SpeedyBee F405 WING FC

Микроконтроллер

STM32F405,168 МГц, 1 МБ флэш-памяти

IMU (гироскоп и акселерометр)

ICM-42688-P

Барометр

SPL006-001

Чип экранного меню

AT7456E

Черный ящик

Слот для карты microSD

УАРТ

6 комплектов (USART1, USART2, USART3, UART4, UART5, UART6 (выделяются для подключения беспроводной платы телеметрии)

I2C

1x используется для магнитометра, цифрового датчика скорости полета

АЦП

4x (VBAT, ток, RSSI, аналоговая скорость полета)

ШИМ

12X (11 + 1 «светодиодная» площадка)

Приемник ELRS/CRSF

Поддерживается, подключен к UART1

СБУС

Встроенный инвертор для входа SBUS (UART2-RX)

СИД

3x светодиода для FC STATUS (синий, зеленый) и индикатора 3,3 V (красный) 1x RGB

РГСИ

Поддерживается, называют RS.

Поддерживаемая прошивка FC

INAV:SpeedyBeeF405WING (по умолчанию)
ArduPilot: SpeedyBeeF405WING

Вес

8,9 г

Наименование товара

Плата PDB SpeedyBee F405 WING

Диапазон входного напряжения

7 ~ 36 В (2 ~ 6S LiPo)

Датчик напряжения батареи

Подключение к плате FC VBAT, 1K:10K (шкала 1100 В iNav, BATT_VOLT_MULT 11,0 в ArduPilot)

Датчик тока батареи

90 А непрерывно, пиковое 215 А подключение к току платы FC (шкала 195 в iNav, 50 А/В в ArduPilot)

TVS Защитный диод

Да

Выход FC BEC

Выход 5,2 В +/-0,1 В постоянного тока Постоянный ток 2,4 А, пик 3 А Предназначен для FC, приемника, модуля GPS, модуля AirSpeed, модуля телеметрии, WS2812 LED_Strip

VTX BEC выход

Выход 9 В +/-0,1 В постоянного тока Постоянный ток 1,8 А, регулировка пикового напряжения 2,3 А, 9 В по умолчанию, 12 В или 5 В через перемычку Предназначен для аналогового видеопередатчика, цифрового видеопередатчика, камера.

Выход БЭК сервопривода

Выход 4,9 В +/-0,1 В постоянного тока Постоянный ток 4,5 А, регулировка пикового напряжения 5,5 А, 4,9 В по умолчанию, 6 В или 7,2 В через перемычку. Предназначен для сервоприводов.

Вес

11,4 г
