Полетный контроллер Инструкция 4.3 Плата SpeedyBee F405 WING Wireless



Полетный контроллер Инструкция 4.3 Плата SpeedyBee F405 WING Wireless

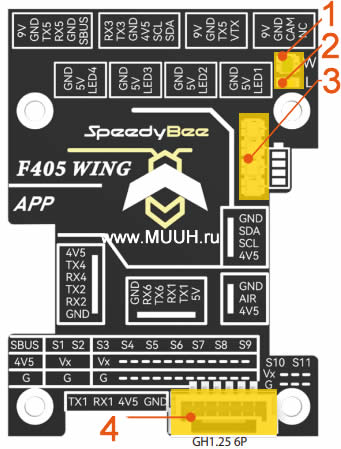

Плата SpeedyBee F405 WING Wireless Вид сверху

1 Индикатор состояния беспроводной сети (светодиод RGB) Wireless status indicator (RGB LED)

Индикатор состояния беспроводной сети (светодиод RGB)

Беспроводная плата имеет встроенную функцию телеметрии, которая включает 4 радиочастотных режима:

Bluetooth BLE,
Wi-Fi,
классический Bluetooth SPP и
режим отключения беспроводной связи.

Беспроводная плата Передний светодиодный индикатор режима (оранжевый светодиод)
Индикатор батареи:

Зеленый медленно мигает: BLE не подключен
Зеленый сплошной: BLE успешно подключен

Белый медленно мигает: Wi-Fi не подключен
Белый сплошной: Wi-Fi успешно подключен

Синий медленно мигает: классический Bluetooth SPP не подключен
Непрерывный синий: классический Bluetooth SPP не подключен

Светодиод RGB не горит: беспроводной модуль выключен.

Нажатие кнопки BOOT в течение 6 секунд позволяет переключаться между 4 беспроводными режимами. Когда желтый светодиод быстро мигает и плата автоматически перезагружается, переключение выполнено успешно.

2 Индикатор режима  LED (оранжевый светодиод) LED mode indicator(orange LED)

Оранжевый свет всегда включен: непрерывный оранжевый светодиод означает 4 наборов LED  находящихся в режиме SB_LED, управляемые беспроводным чипом.
Короткое нажатие кнопки BOOT циклически переключает различные эффекты, когда FC работает нормально.
Оранжевый свет не горит — оранжевый светодиод не горит, указывая на режим FC_LED, где FC напрямую управляет 4 наборами светодиодных лент.
Нажмите и удерживайте кнопку BOOT в течение 3 секунд для переключения между режимами FC_LED и  SB_LED

3 LED индикатор батаери 4х диапазонный (Battery LED 4-level battery level indicator.)

4 Резервный разъем

Примечание. Отсоединить перемычку UART6 на задней панели wireless платы, чтобы использовать TX6 RX6.
TX1 RX1 использует тот же сигнал, что и контактный разъем приемника ELRS/TBS.
Note: disconnect the UART6 jumper on the back of the wireless board to use TX6 RX6. TX1 RX1 shares the same signal as the ELRS/TBS receiver pin header



Полетный контроллер Инструкция 4.3 Плата SpeedyBee F405 WING Wireless

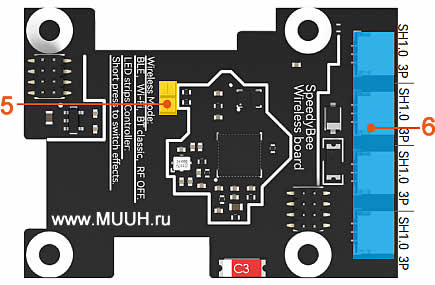

Плата SpeedyBee F405 WING Wireless Вид снизу

5 UART6 перемычка

6 Разъем для светодиодной ленты

Максимальный источник питания для светодиодного разъема составляет около 5,2 В 1,3 А. Когда мощность превышает предел, сбрасываемый предохранитель отключает питание. Пожалуйста, уменьшите количество светодиодов, если мощность превышает предел.

Если взять в качестве примера светодиодные ленты SpeedyBee Programable 2812 Arm, можно установить в общей сложности 17 светодиодных лент, включая примерно 68 светодиодов.





 Беспроводная конфигурация
(длительное нажатие кнопки BOOT
в течение 6 секунд для переключения режимов)

Режим BLE, для подключения к приложению Speedybee

Режим Wi-Fi, для подключения к приложению QGroundControl, приложению Speedybee, MissionPlanner и т. д.

Классический режим Bluetooth SPP, подключение к приложению QGroundControl, MissionPlanner

Контроллер светодиодной ленты
(короткое нажатие кнопки BOOT
для переключения эффектов,
длительное нажатие на 3 секунды для переключения режимов)

 4 разъема для светодиодных лент WS2812, настраиваемые цвета и режимы мигания

Макс. 5.2 В 1.3 А, поддерживает около 68 светодиодных бусин 5050 WS2812.

Встроенный индикатор
уровня заряда батареи

 4 светодиодных индикатора RGB для отображения уровня заряда батареи по количеству огней



1 Wireless status indicator (RGB LED)

The wireless board has built-in telemetry function , which includes 4 RF modes: Bluetooth BLE, Wi-Fi, classic Bluetooth SPP, and wireless off mode. Wireless board Front LED mode indicator(orange LED)
Battery LED:

Green slow flashing :BLE not connected
Green solid:BLE connected successfully
White slow flashing :Wi-Fi not connected
White Solid:Wi-Fi connected successfully
Blue slow flashing:Classic Bluetooth SPP not connected
Blue Solid:Classic Bluetooth SPP not connected
RGB LED off: Wireless module turned off

Pressing the BOOT button for 6 seconds can switch between the 4 wireless modes. When the yellow LED flashes rapidly and the board automatically restarts, the switch is successful

2 LED mode indicator(orange LED):

Orange light always on:Solid orange LED means the 4 sets of LED strips are in SB_LED mode, controlled by the wireless chip.
A short press of the BOOT button cycles through different display effects when the FC is operating normally.
Orange light is off - Off orange LED indicates FC_LED mode, where the FC controls the 4 sets of LED strips directly.
Press and hold the BOOT button for 3 seconds to switch between FC_LED mode and SB_LED mode

3 Battery LED: 4-level battery level indicator

4 Reserved connector

Note: disconnect the UART6 jumper on the back of the wireless board to use TX6 RX6. TX1 RX1 shares the same signal as the ELRS/TBS receiver pin header

5 UART6 jumper

6 LED strip connector

The maximum power supply for the LED connector is about 5.2V 1.3A. When the power exceeds the limit, the resettable fuse will cut off the power supply. Please reduce the number of light beads appropriately when the power exceeds the limit. Taking SpeedyBee Programable 2812 Arm LED strips as an example, a total of 17 LED strips can be installed, including approximately 68 light beads.
