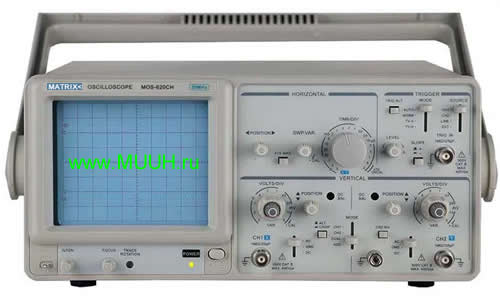

Коэффициенты отклонения

5мВ~5В/ДЕЛ, 10 ступеней из ряда 1-2-5

Погрешность коэффициента

отклонения

≤3% (x5 MAG: ≤5%(*))

Плавная регулировка

коэффициента отклонения

≤1/2.5 от фиксированного значения

Частотный диапазон

0Гц~20МГц (x5 MAG: 0Гц~7МГц(*))
закрытый вход: нижняя частота 10Гц
(границы определяются по снижению уровня на 3дБ относительно сигнала 8ДЕЛ. при 100кГц)

Время нарастания переходной характеристики

(*)

около 17.5нс (x5 MAG: около 50нс  )

Импеданс входа

около 1МОм//около 25пФ

Неравномерность переходной характеристики

выброс: <5% (при 10мВ/ДЕЛ.)
другие искажения или при других коэффициентах отклонения: дополнительно 5% к указанному значению

Балансировка луча по

вертикали

регулятор на лицевой панели

Нелинейность

< ±0.1ДЕЛ. при амплитуде сигнала в пределах 2ДЕЛ. от центра экрана

Режимы канала вертикального отклонения

CH1:      только сигнал канала CH1        CH2: только сигнал канала CH2
DUAL:    одновременное отображение каналов CH1 и CH2; режимы ALT или CHOP при любом коэффициенте развертки
ADD:     CH1+CH2 алгебраическая сумма сигналов

Частота переключения в режиме CHOP

около 250кГц

Режимы связи входа

AC (закрытый вход), GND (замыкание на землю), DC (открытый вход)

Максимальное входное напряжение

300Впик. (при частоте не более 1кГц);
при переключателе пробника: 1:1, макс. эффективно отображаемое значение: 40В пик.-пик. (14Вэфф., для синуса);
при переключателе пробника: 10:1, макс. эффективно отображаемое значение: 400В пик.-пик. (140Вэфф., для синуса).

Коэффициент ослабления синфазного сигнала

не менее 50:1 при синусоидальном сигнале 50кГц (коэффициенты отклонения каналов CH1 и CH2 одинаковые)

Коэффициент развязки между каналами (при 5мВ/ДЕЛ)

>1000:1 при 50кГц

>30:1 при 20МГц

Сигнал выхода CH1 (*)

не менее 20мВ/ДЕЛ при нагрузке 50 Ом; частотный диапазон 50Гц ~ не менее 5МГц

Балансировка луча CH2 INV

≤1ДЕЛ. относительно центра экрана

Источники синхронизации

CH1, CH2, LINE (сеть), EXT (внешний) (каналы CH1 и CH2 могут быть выбраны как источник только при режимах DUAL или ADD);

при режиме ALT (кнопка TRIG.ALT нажата) можно использовать попеременный запуск от обоих источников сигнала CH1 и CH2.

Связь по входу

закрытый вход: 20Гц ~ верхний предел частотного диапазона

Полярность запускающего

сигнала

+/-

Чувствительность

20Гц~2МГц: 0.5 ДЕЛ., TRIG-ALT: 2 ДЕЛ., EXT: 200мВ

2~20МГц: 1.5 ДЕЛ.

TRIG-ALT: 3 ДЕЛ., EXT: 800мВ

TV: синхроимпульс более 1 ДЕЛ. (EXT: 1В)

Режимы синхронизации

AUTO: внутренний запуск развертки даже при отсутствии сигнала запуска (применяется для периодического сигнала с частотой не менее 25Гц);
NORM: при отсутствии сигнала запуска, развертка не запускается;
TV-V:  запуск по кадровому синхроимпульсу телевизионного сигнала; TV-H:  запуск по строчному синхроимпульсу телевизионного сигнала;
(запуск TV-V и TV-H происходит только при синхроимпульсе отрицательной полярности).

Вход EXT сигнала внешней синхронизации

Импеданс входа

Макс. входное напряжение

около 1МОм//около 25пФ

300В (постоянное + амплитуда переменного, частота ≤1кГц)

Коэффициенты развертки

0.2мкс ~ 0.5с/ДЕЛ., 20 ступеней из ряда 1-2-5

Погрешность развертки

±3%

Плавная регулировка коэффициента развертки

≤1/2.5 от фиксированного значения

Растяжка x10MAG

в 10 раз

Погрешность коэффициента

развертки при x10MAG

±5% (20нс/ДЕЛ.~50нс/ДЕЛ. не нормируются)

Нелинейность

±3%, x10MAG: ±5% (20нс/ДЕЛ.~50нс/ДЕЛ. не нормируются)

Балансировка луча при x10MAG

в пределах 2ДЕЛ. относительно центра экрана

Чувствительность

как для вертикального отклонения (ось X: канал CH1; ось Y: канал CH2)

Частотный диапазон

0Гц~не менее 500кГц

Разность фаз X-Y

≤3° при частоте 0Гц~50кГц

Чувствительность

5Впик.-пик. (положительный сигнал увеличивает яркость луча)

Частотный диапазон

0Гц~2МГц

Входное сопротивление

около 47кОм

Макс. входное напряжение

30В (постоянное + амплитуда переменного, частота ≤1кГц)

Форма сигнала

меандр положительной полярности

Частота

около 1кГц

Коэффициент заполнения

около 48:52

Выходное напряжение

2Впик.-пик. ±2%

Импеданс выхода

около 1кОм

Тип

6-дюймовый прямоугольный экран с внутренней сеткой

Люминофор

P31

Ускоряющее напряжение

около 2кВ

Эффективный размер экрана

8x10 ДЕЛЕНИЙ (1 ДЕЛЕНИЕ=10мм (0.39 дюйма))

Сетка экрана

внутренняя

Корректировка наклона осциллограммы

есть
